使用 Visual Studio 来调试 DirectX 11/12 着色器

使用 Microsoft Visual Studio(2012 版或更高版本)中的图形调试器从 Unity Editor、Windows 独立平台或通用 Windows 平台等平台捕获应用程序的各个帧以进行调试。

要安装 Visual Studio 中的图形调试器,请执行以下操作:

1.选择 Tools > Get Tools and Features

2.在 Individual components 选项卡上,滚动到 Games and Graphics__,并选中 Graphics debugger and GPU profiler for DirectX__ 的复选框

3.单击 Modify

4.等待安装,然后按照说明重新启动计算机

使用 Visual Studio 来捕获 DirectX 着色器

应使用已构建的 Unity 应用程序版本来捕获帧,而不是使用 Unity Editor 中运行的版本。这是因为 Editor 可能同时打开多个子窗口,而图形调试器可能会从非预期窗口捕获帧。

从 Unity Editor 或 Windows 独立平台中捕获帧的步骤

要在这两个平台中的任何一个平台上使用图形调试器,您需要创建一个虚拟的 Visual Studio 项目:

1.启动 Visual Studio 2017

2.选择 File > New > Project > Visual C++ > Empty Project

3.选择 Project > Properties > Configuration Properties > Debugging

4.在 Command 字段中,将 $(TargetPath) 替换为 Unity Editor 或 Windows 独立平台的路径(例如 C:\MyApp\MyApp.exe

5.如果要强制 Windows 独立平台或 Unity Editor 在 DirectX 11 下运行,请选择 Command Arguments 并输入 -force-d3d11项目属性

6.选择 Debug > Graphics > Start Graphics Debugging

7.如果全部配置都正确无误,Unity 会在应用程序的左上角显示以下文本: Unity Editor 中的调试器消息

8.要捕获帧,请使用键盘上的 Print Screen 键,或单击 Visual Studio 界面左侧的 Capture Frame 框。 Visual Studio 界面中的 Capture Frame

使用 Visual Studio 来调试 DirectX 着色器

要调试着色器,必须使用调试符号进行编译。为此,需要插入 #pragma enable_d3d11_debug_symbols

着色器应如下所示:

Shader "Custom/NewShader" {
    Properties {
        _MainTex ("Base (RGB)", 2D) = "white" {}
    }
    SubShader {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        #pragma surface surf Lambert
        #pragma enable_d3d11_debug_symbols
        sampler2D _MainTex;

        struct Input {
            float2 uv_MainTex;
        };

        void surf (Input IN, inout SurfaceOutput o) {
            half4 c = tex2D (_MainTex, IN.uv_MainTex);
            o.Albedo = c.rgb;
            o.Alpha = c.a;
        }
        ENDCG
    }
    FallBack "Diffuse"
}

示例工作流程

让我们创建一个基本示例来展示整个过程:

1.创建新的 Unity 项目(请参阅准备开始文档)。

2.在顶部菜单中,选择 Assets > Create > Shader > Standard Surface Shader。此时将在 Project 文件夹中创建一个新的着色器文件。

3.选择着色器文件,然后在 Inspector 窗口中单击 Open。此时将在脚本编辑器中打开着色器文件。将 #pragma enable_d3d11_debug_symbols 插入到着色器代码中的其他 #pragma 行下面。

4.创建新的材质(菜单:__Assets__ > Create > __Material__)。

5.在 Material Inspector 窗口中,选择 Shader 下拉选单,选择 __Custom__,然后选择刚创建的着色器。

6.创建 3D 立方体游戏对象(菜单:__GameObject__ > 3D Object > __Cube__)。

7.将新材质分配给新的游戏对象。要执行此操作,请将材质从 Project 窗口拖到 3D 立方体上。

8.构建适用于 Windows 独立平台的项目。请注意,实际项目可能非常大,以至于每次要调试着色器时构建它们都会很低效;在这种情况下,请在 Editor 中进行调试,但要确保您的捕获已分析正确的窗口。

9.按照前面__使用 Visual Studio 来捕获 DirectX 着色器__部分描述的步骤捕获帧。

10.捕获的帧出现在 Visual Studio 中。右键单击该帧,然后选择 Pixel

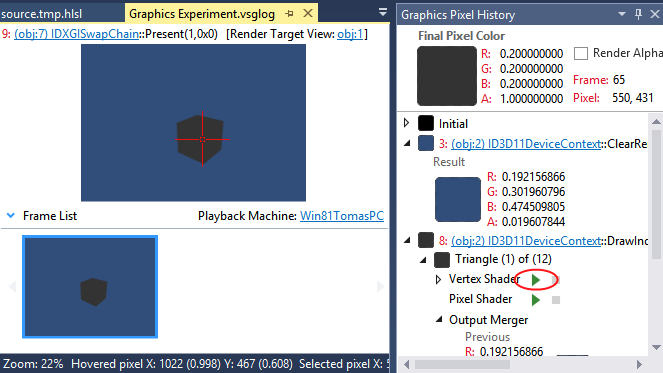

![捕获的帧,__History__,选择已分配自定义着色器的对象的__像素__。](../uploads/Main/ShaderDebuggingCapturedFrame.png)

11.单击 Vertex Shader 旁边的 Play 按钮(以上截屏中圈出)。此时将打开顶点着色器文件: 调试顶点着色器

在使用 DirectX 12 时存在一个已知问题导致 Play 按钮不可用,并显示以下错误:此绘制调用使用干扰像素历史记录计算的系统值语义 (This draw call uses system-value semantics that interfere with pixel history computation)。如果遇到此问题,请使用 PIX 来调试着色器。

通用 Windows 平台

在进行通用 Windows 平台的调试时,不需要创建虚拟 Visual Studio 项目,因为 Unity 会创建该项目。

捕获帧和开始进行着色器调试的步骤与 Unity Editor 或 Windows 独立平台的步骤相同。

备用着色器调试技术

还可以使用 RenderDoc 来调试着色器。在 RenderDoc 中,从 Editor 中捕获__场景__,然后使用独立平台工具进行调试。

PIX 的工作方式与 Visual Studio 的图形调试器相似。请使用 PIX 而不是图形调试器来调试 DirectX 12 项目。
