创建自定义检视面板

版本：2022.3+

尽管 MonoBehaviour 和 ScriptableObjects 有一个默认检视面板，但您可能希望为类编写一个自定义检视面板。自定义检视面板可以帮助您执行以下操作：

创建更方便用户的脚本属性表示。
将属性整理和分组在一起。
根据用户的选择显示或隐藏__ UI__（即用户界面，User Interface）让用户能够与您的应用程序进行交互。Unity 目前支持三种 UI 系统。更多信息
See in Glossary 的部分。
提供有关各个设置和属性含义的其他信息。

示例概述

此示例将为 MonoBehaviour 类创建自定义检视面板。它同时使用 C# 脚本和 UI Builder 来创建 UI。自定义检视面板还具有自定义属性绘制器。

自定义检视面板显示 Car 类的属性，包括品牌、制造年份、颜色和轮胎列表。检视面板使用 PropertyField 控件显示 Car 类的属性，并使用自定义属性绘制器显示 Tire 类的属性。

可以在此 GitHub 代码仓库中找到此示例创建的完整文件。

先决条件

本指南适用于熟悉 Unity 编辑器、UI 工具包和 C# 脚本的开发者。在开始之前，请熟悉以下内容：

新建 MonoBehaviour

要创建自定义检视面板，请首先定义一个继承自 MonoBehaviour 的自定义类。自定义类表示具有多个属性的简单 car。

使用任何模板在 Unity 中创建项目。
在项目窗口中，创建一个名为 create-a-custom-inspector 的文件夹来存储所有文件。

创建名为 Car.cs 的 C# 脚本，其中包含以下内容：

using UnityEngine;

public class Car : MonoBehaviour
{
     public string m_Make = "Toyota";
     public int m_YearBuilt = 1980;
     public Color m_Color = Color.black;
}

在场景中创建一个游戏对象，并将 Car 脚本附加到该游戏对象。

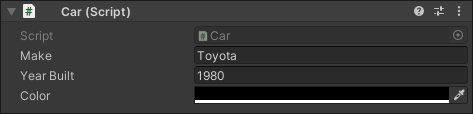

Car 对象的默认检视面板

创建自定义检视面板脚本

要为任何序列化对象创建自定义检视面板，需要创建一个派生自 Editor 基类的类，并向其添加 CustomEditor 属性。此属性让 Unity 知道此自定义检视面板代表哪个类。

注意：自定义检视面板脚本必须位于 Editor 文件夹或仅限编辑器的程序集定义中。这是因为对于创建自定义检视面板至关重要的 UnityEditor 命名空间在这些区域之外无法访问。如果尝试创建独立构建时没有遵守此规则，则构建过程会失败。

在 create-a-custom-inspector 文件夹中创建一个名为 Editor 的文件夹。

在 Editor 文件夹中创建一个名为 Car_Inspector.cs 的 C# 脚本，其中包含以下内容：

using UnityEditor;
using UnityEditor.UIElements;
using UnityEngine.UIElements;

[CustomEditor(typeof(Car))]
public class Car_Inspector : Editor
{
}

选择附加了 Car 组件的游戏对象。将显示默认检视面板。

要替换默认检视面板，请在 Car_Inspector 类中添加以下代码以覆盖 CreateInspectorGUI() 并返回包含 UI 的新视觉元素：

public override VisualElement CreateInspectorGUI()
{
     // Create a new VisualElement to be the root of our Inspector UI.
     VisualElement myInspector = new VisualElement();

     // Add a simple label.
     myInspector.Add(new Label("This is a custom Inspector"));

     // Return the finished Inspector UI.
     return myInspector;
}

选择附加了 Car 组件的游戏对象。检视面板现在显示标签 This is a custom Inspector 而不是默认检视面板。

带有标签的自定义检视面板

使用 UI Builder 创建自定义检视面板 UI

可以使用 UI Builder 创建自定义检视面板 UI，并使用 C# 脚本从 UXML 文件加载和实例化 UI。

要打开 UI Builder，请选择窗口 (Window) > UI 工具包 (UI Toolkit) > UI Builder。
选择文件 (File) > 新建 (New) 以创建新的视觉树资产。

带有标签的自定义检视面板

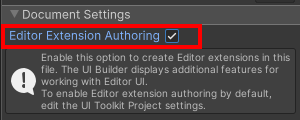

要在 UI Builder 中启用编辑器专用控件，请在层级 (Hierarchy) 视图中选择该 <unsaved file>*.uxml，然后选中编辑器扩展创作 (Editor Extension Authoring) 复选框。

带有标签的自定义检视面板

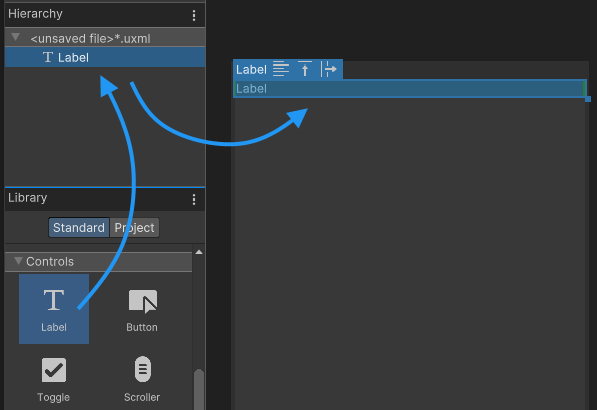

将标签控件从库 (Library) 拖到层级视图 (Hierarchy)。这会向视觉树添加标签控件。

带有标签的自定义检视面板

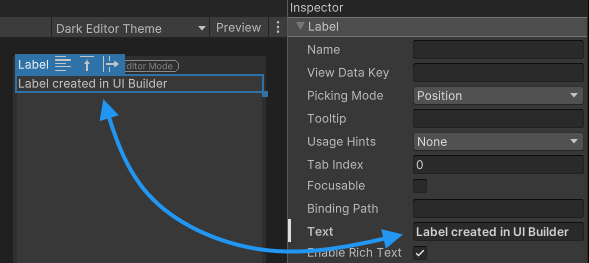

在标签控件的检视面板中，更新标签文本。

带有标签的自定义检视面板
选择文件 (File) > 保存 (Save) 并将视觉树保存为 Assets/create-a-custom-inspector 文件夹的 Car_Inspector_UXML.uxml。

在自定义检视面板中使用 UXML

要使用在自定义检视面板中创建的 UXML 文件，请将该文件分配给自定义检视面板，然后在 CreateInspectorGUI() 函数中加载并克隆该文件，然后将其添加到视觉树中。为此，可以使用 CloneTree 方法。可以将任何 VisualElement 作为参数传递，以充当所创建元素的父元素。

在 Car_Inspector.cs 中，为脚本中的 VisualTreeAsset 创建一个公共变量，并为其分配 Car_Inspector_UXML.uxml。
```
public VisualTreeAsset m_InspectorXML;
```

将 CreateInspectorGUI() 方法更新为以下内容：

public override VisualElement CreateInspectorGUI()
{
     // Create a new VisualElement to be the root of our Inspector UI.
     VisualElement myInspector = new VisualElement();

     // Add a simple label.
     myInspector.Add(new Label("This is a custom Inspector"));

     // Load the UXML file.
     m_InspectorXML= AssetDatabase.LoadAssetAtPath<VisualTreeAsset>("Assets/create-a-custom-inspector/Car_Inspector_UXML.uxml");

     // Instantiate the UXML.
     myInspector = m_InspectorXML.Instantiate();

     // Return the finished Inspector UI.
     return myInspector;
}

选择附加了 Car 组件的游戏对象。car 组件的检视面板现在显示两个标签：一个通过脚本，一个通过 UI Builder/UXML。

带有两个标签的自定义检视面板

绑定文本字段

此自定义检视面板显示 Car 类的所有属性。当用户修改任何 UI 控件时，Car 类实例内的值会发生变化。为此，请将 UI 控件添加到视觉树中，并将其绑定到类的单个属性。

要将控件绑定到序列化属性，请将该属性分配给控件的 binding-path 字段。创建自定义检视面板时，绑定是自动的。CreateInspectorGUI() 会在返回视觉树后进行隐式绑定。有关更多信息，请参阅 SerializedObject 数据绑定。

双击 Car_Inspector_UXML.uxml 可在 UI Builder 中打开。
添加 TextField 控件。

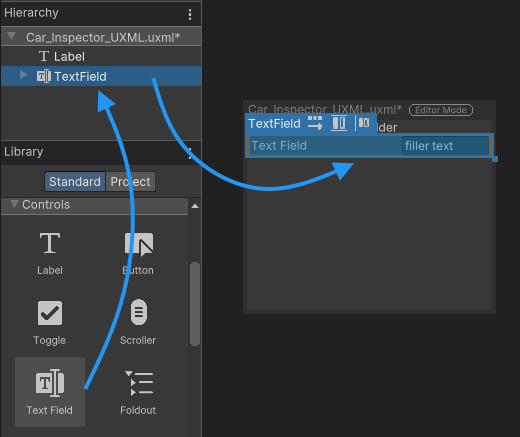

向 UI 添加文本字段
在 TextField 的检视面板中，将标签文本设置为 Make of the car。
将绑定路径设置为 m_Make。

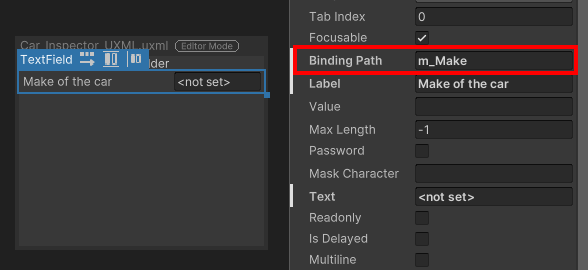

在 UI Builder 中将属性绑定到控件
将样式类 unity-base-field__aligned 添加到样式类列表 (Style Class List) 中，使文本字段与检视面板窗口中的其他字段对齐。有关更多信息，请参阅 BaseField。

向文本字段添加样式类
在 UI Builder 中，选择文件 (File) > 保存 (Save)。
选择附加了 Car 组件的游戏对象。car 组件的检视面板现在会显示 Make of the car 文本字段。文本字段绑定到 Car 类的 m_Make 属性。

显示文本字段的自定义检视面板

绑定属性字段

要显示 Car 类的属性，请为每个字段添加一个控件。控件必须与属性类型匹配。例如，必须将 int 绑定到整数字段或整数滑动条。

可以使用通用 PropertyField 控件，而不是根据属性类型添加特定控件。此控件适用于大多数类型的序列化属性，并会为此属性类型生成默认检视面板 UI。

PropertyField 的优点是，在脚本中更改变量类型时，检视面板 UI 会自动调整。但是，无法在 UI Builder 中预览控件，因为在视觉树绑定到序列化对象之前，控件类型未知。

双击 Car_Inspector_UXML.uxml 可在 UI Builder 中打开。
为 Car 类的 m_YearBuilt 属性添加 PropertyField 控件，并设置绑定路径和标签文本。

在 UI Builder 中添加属性字段
将样式类 unity-base-field__aligned 添加到样式类列表 (Style Class List)。
为 Car 类的 m_Color 属性添加 PropertyField 控件，并设置绑定路径和标签文本。
将样式类 unity-base-field__aligned 添加到样式类列表 (Style Class List)。
在 UI Builder 中，选择文件 (File) > 保存 (Save)。
选择包含 Car 组件的游戏对象。car 组件的检视面板现在会显示 Year Built 和 Paint Color 属性字段。

带有属性字段的自定义检视面板

创建自定义属性绘制器

自定义属性绘制器是自定义可序列化类的自定义检视面板 UI。如果该可序列化类是另一个序列化对象的一部分，则自定义 UI 会在检视面板中显示该属性。在 UI 工具包中，PropertyField 控件显示字段的自定义属性绘制器（如果有）。

在 create-a-custom-inspector 文件夹中，创建一个名为 Tire.cs 的新脚本，其中包含以下内容：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

[System.Serializable]
public class Tire
{
    public float m_AirPressure = 21.5f;
    public int m_ProfileDepth = 4;
}

在 Car.cs 中，向 Car 类添加列表 Tire。完成的 Car.cs 文件如下所示：

using UnityEngine;

public class Car : MonoBehaviour
{
    public string m_Make = "Toyota";
    public int m_YearBuilt = 1980;
    public Color m_Color = Color.black;

    // This car has four tires.
    public Tire[] m_Tires = new Tire[4];
}

PropertyField 控件适用于所有标准属性类型，并支持自定义的可序列化类和数组。要显示汽车轮胎的属性，请在 Car_Inspector_UXML.uxml 中添加另一个 PropertyField 并将其绑定到 m_Tires。完成的 Car_Inspector_UXML.uxml 文件如下所示：

<ui:UXML xmlns:ui="UnityEngine.UIElements" xmlns:uie="UnityEditor.UIElements" editor-extension-mode="True">
    <ui:TextField picking-mode="Ignore" label="Make of the car" value="filler text" binding-path="m_Make" class="unity-base-field__aligned" />
    <uie:PropertyField binding-path="m_YearBuilt" label="Year Built" class="unity-base-field__aligned" />
    <uie:PropertyField binding-path="m_Color" label="Paint Color" class="unity-base-field__aligned" />
    <uie:PropertyField label="Tires" binding-path="m_Tires" class="unity-base-field__aligned" />
</ui:UXML>

选择具有 Car 组件的游戏对象。car 组件的检视面板现在会显示 Tires 属性字段。

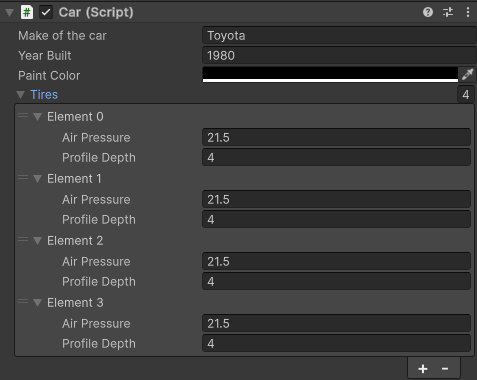

使用 PropertyField 控件显示数组

为自定义属性绘制器创建 UI

可以创建一个自定义属性绘制器来自定义列表中各个 Tire 元素的外观。自定义属性绘制器不是派生自 Editor 基类，而是派生自 PropertyDrawer 类。

可以使用 C# 脚本或 UXML 为属性创建 UI。此示例使用 C# 脚本来创建自定义 UI。要为自定义属性创建 UI，请覆盖 CreatePropertyGUI 方法。

在 Editor 文件夹中，创建一个名为 Tire_PropertyDrawer.cs 的新脚本，其中包含以下内容：

using UnityEditor;
using UnityEditor.UIElements;
using UnityEngine.UIElements;

[CustomPropertyDrawer(typeof(Tire))]
public class Tire_PropertyDrawer : PropertyDrawer
{
    public override VisualElement CreatePropertyGUI(SerializedProperty property)
    {
        // Create drawer UI using C#.
        var popup = new UnityEngine.UIElements.PopupWindow();
        popup.text = "Tire Details";
        popup.Add(new PropertyField(property.FindPropertyRelative("m_AirPressure"), "Air Pressure (psi)"));
        popup.Add(new PropertyField(property.FindPropertyRelative("m_ProfileDepth"), "Profile Depth (mm)"));

        // Return the finished UI.
        return popup;
    }
}

选择包含 Car 组件的游戏对象。car 组件的检视面板现在显示带有自定义属性绘制器的 Tires 属性字段。

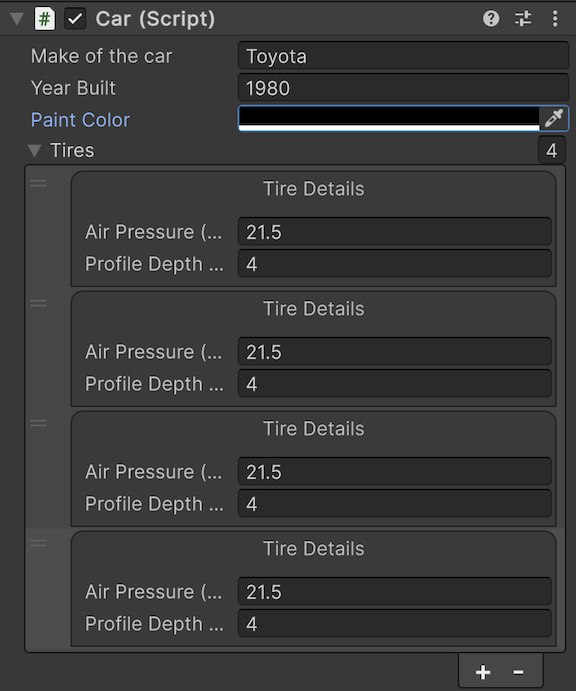

使用自定义属性绘制器的检视面板

创建默认检视面板

创建一个 Foldout 控件以显示默认的检视面板 UI。要将默认检视面板 UI 附加到 Foldout，必须获取对它的引用。可以使用 UQuery 从检视面板的视觉树中检索 Foldout 的视觉元素，并使用 InspectorElement 类的 FillDefaultInspector 方法将默认检视面板 UI 附加到 Foldout 控件。

双击 Car_Inspector_UXML.uxml 文件可在 UI Builder 中打开该文件。
将 Foldout 控件添加到 UI，将其命名为 Default_Inspector，并设置标签文本：

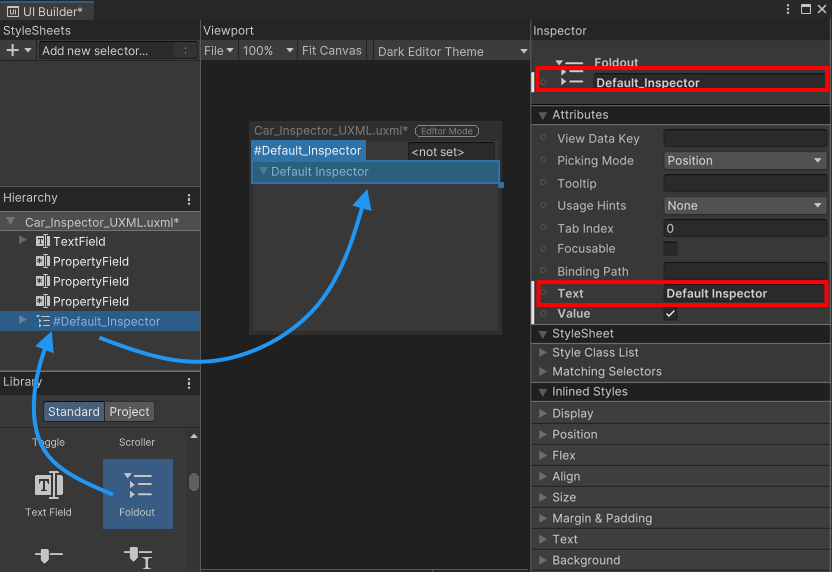

默认检视面板的 Foldout

在 Car_Inspector.cs 文件中，更新 CreateInspectorGUI() 方法以获取对 Default_Inspector Foldout 的引用，并将默认检视面板 UI 附加到该文件。完成的 Car_Inspector.cs 文件如下所示：

using UnityEditor;
using UnityEditor.UIElements;
using UnityEngine.UIElements;

[CustomEditor(typeof(Car))]
public class Car_Inspector : Editor
{
    public VisualTreeAsset m_InspectorUXML;
    public override VisualElement CreateInspectorGUI()
    {
         // Create a new VisualElement to be the root of our Inspector UI.
        VisualElement myInspector = new VisualElement();

        // Add a simple label.
        myInspector.Add(new Label("This is a custom Inspector"));

        // Load the UXML file and clone its tree into the inspector.
        if (m_InspectorUXML != null)
        {
            VisualElement uxmlContent = m_InspectorUXML.CloneTree();
            myInspector.Add(uxmlContent);
        }

        // Return the finished Inspector UI.
        return myInspector;
    }
}

选择包含 Car 组件的游戏对象。car 组件的检视面板现在会显示 Default Inspector Foldout，其中包含默认检视面板 UI。

具有默认检视面板的检视面板
