URP のシェーダーでのテクスチャの描画

この例の Unity シェーダーは、メッシュ上にテクスチャを描画します。

色の入力を備えた URP Unlit シェーダーセクションの Unity シェーダーソースファイルを使用し、ShaderLab コードに以下の変更を加えます。

Properties ブロックで、既存のコードを _BaseMap プロパティの定義に置き換えます。
```
Properties
{
    [MainTexture] _BaseMap("Base Map", 2D) = "white" {}
}
```
Properties ブロックでテクスチャプロパティを宣言すると、Unity では _BaseMap プロパティが Base Map というラベルでマテリアルに追加され、Tiling コントロールおよび Offset コントロールが追加されます。

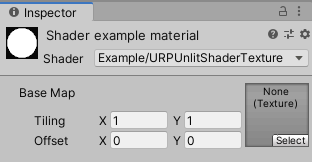

“テクスチャプロパティの Tiling コントロールおよび Offset コントロール”

[MainTexture] 属性のプロパティを宣言すると、Unity ではそのプロパティがマテリアルのメインテクスチャとして使用されます。

ノート: 互換性を確保するため、_MainTex というプロパティ名はあらかじめ予約されています。Unity では、[MainTexture] 属性がなくても _MainTex という名前のプロパティがメインテクスチャとして使用されます。
struct Attributes と struct Varyings で、テクスチャ上の UV 座標用に uv 変数を追加します。
```
float2 uv           : TEXCOORD0;
```
テクスチャを 2D テクスチャとして定義し、そのためのサンプラーを指定します。CBUFFER ブロックの前に以下の行を追加します。
```
TEXTURE2D(_BaseMap);
SAMPLER(sampler_BaseMap);
```
TEXTURE2D マクロおよび SAMPLER マクロは Core.hlsl 内で参照されているファイルの 1 つに定義されています。
タイリングとオフセットを機能させるには、テクスチャプロパティを _ST サフィックスとともに ‘CBUFFER’ ブロック内で宣言する必要があります。_ST サフィックスが必要なのは、一部のマクロ (TRANSFORM_TEX など) で使用されるからです。

ノート: Unity シェーダーと SRP Batcher の互換性を確保するため、マテリアルのすべてのプロパティを単一の CBUFFER ブロック内で UnityPerMaterial という名前で宣言します。SRP Batcher について詳しくは、SRP (スクリプタブルレンダーパイプライン) Batcher のドキュメントを参照してください。
```
CBUFFER_START(UnityPerMaterial)
    float4 _BaseMap_ST;
CBUFFER_END
```
タイリングとオフセットの変換を適用するには、以下の行を頂点シェーダーに追加します。
```
OUT.uv = TRANSFORM_TEX(IN.uv, _BaseMap);
```
TRANSFORM_TEX マクロは Macros.hlsl ファイル内に定義されています。#include 宣言には、そのファイルへの参照が含まれます。

フラグメントシェーダーで、SAMPLE_TEXTURE2D マクロを使用してテクスチャをサンプリングします。

half4 frag(Varyings IN) : SV_Target
{
    half4 color = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, IN.uv);
    return color;
}

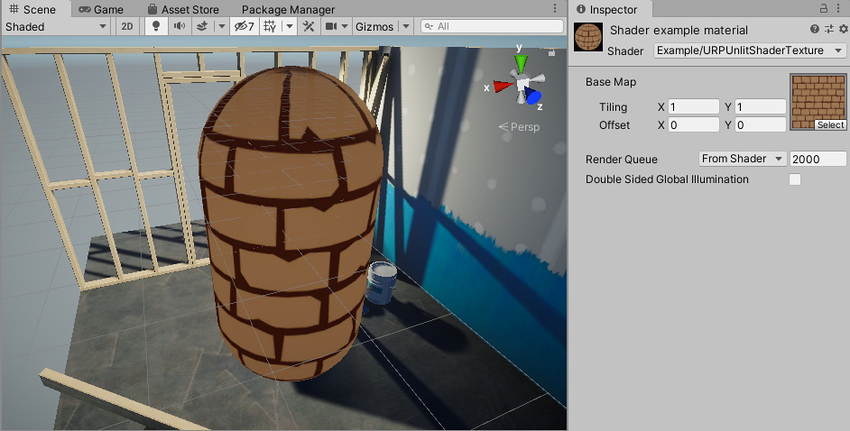

これで、Inspector ウィンドウの Base Map フィールドでテクスチャを選択できるようになりました。選択したテクスチャがシェーダーによってメッシュ上に描画されます。

以下は、この例の完成した ShaderLab コードです。

// This shader draws a texture on the mesh.
Shader "Example/URPUnlitShaderTexture"
{
    // The _BaseMap variable is visible in the Material's Inspector, as a field
    // called Base Map.
    Properties
    {
        [MainTexture] _BaseMap("Base Map", 2D) = "white" {}
    }

    SubShader
    {
        Tags { "RenderType" = "Opaque" "RenderPipeline" = "UniversalPipeline" }

        Pass
        {
            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

            struct Attributes
            {
                float4 positionOS   : POSITION;
                // The uv variable contains the UV coordinate on the texture for the
                // given vertex.
                float2 uv           : TEXCOORD0;
            };

            struct Varyings
            {
                float4 positionHCS  : SV_POSITION;
                // The uv variable contains the UV coordinate on the texture for the
                // given vertex.
                float2 uv           : TEXCOORD0;
            };

            // This macro declares _BaseMap as a Texture2D object.
            TEXTURE2D(_BaseMap);
            // This macro declares the sampler for the _BaseMap texture.
            SAMPLER(sampler_BaseMap);

            CBUFFER_START(UnityPerMaterial)
                // The following line declares the _BaseMap_ST variable, so that you
                // can use the _BaseMap variable in the fragment shader. The _ST
                // suffix is necessary for the tiling and offset function to work.
                float4 _BaseMap_ST;
            CBUFFER_END

            Varyings vert(Attributes IN)
            {
                Varyings OUT;
                OUT.positionHCS = TransformObjectToHClip(IN.positionOS.xyz);
                // The TRANSFORM_TEX macro performs the tiling and offset
                // transformation.
                OUT.uv = TRANSFORM_TEX(IN.uv, _BaseMap);
                return OUT;
            }

            half4 frag(Varyings IN) : SV_Target
            {
                // The SAMPLE_TEXTURE2D marco samples the texture with the given
                // sampler.
                half4 color = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, IN.uv);
                return color;
            }
            ENDHLSL
        }
    }
}

法線ベクトルの可視化セクションには、メッシュ上に法線ベクトルを可視化する方法が記載されています。

色の入力を備えた URP の Unlit シェーダーの記述

URP のシェーダーでの法線ベクトルの可視化
