リストビューランタイム UI の作成
バージョン: 2022.3+
この例では、リストビューのランタイム UI を作成する方法を示します。この例では、UXML ファイルと USS ファイルを直接使用して、UI の構造体とスタイルを作成します。UI Toolkit を初めて使用する場合に、UI Builder を使用して UI を作成するには、UI Builder を使用した UI の例の作成を参照してください。
例の概要
この例では、簡単なキャラクター選択画面を作成します。左側のリストからキャラクターの名前をクリックすると、右側にキャラクターの詳細が表示されます。
この例で作成する完成したファイルは、こちらの GitHub リポジトリにあります。
必要な要件
このガイドは、Unity エディター、UI Toolkit、および C# スクリプトに精通している開発者を対象としています。始める前に、以下の点を理解しておいてください。

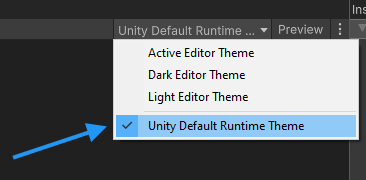

メイン UI Document の作成
メインビューの UI Document と USS ファイルを作成し、ビジュアル要素のスタイルを設定します。UI Document に 2 つのビジュアル要素をコンテナとして追加します。1 つはキャラクター名のリストが含まれる要素、もう 1 つは選択したキャラクターの詳細情報が含まれる要素です。
Unity で任意のテンプレートを使用してプロジェクトを作成します。
Project ウィンドウに
UIという名前のフォルダーを作成し、すべての UI Document ファイルとスタイルシートファイルを保存します。-

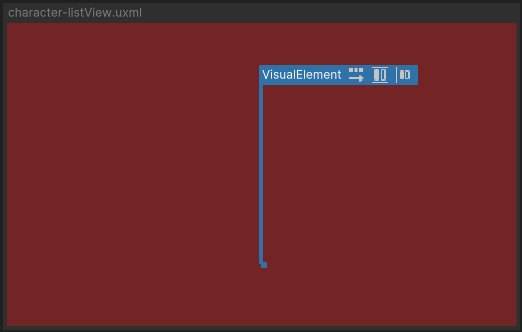

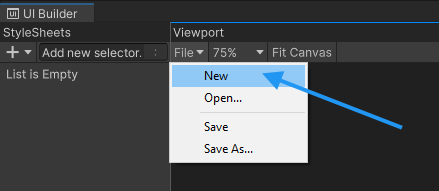

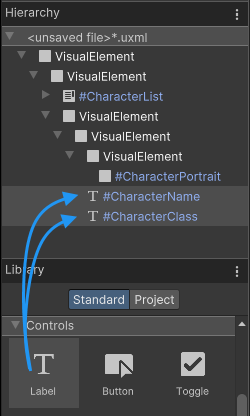

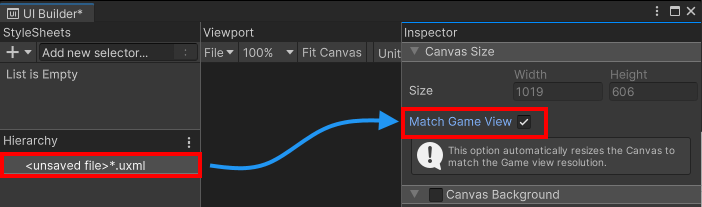

UIフォルダーに、以下の内容で、MainView.uxmlという名前の UI Document を作成します。<ui:UXML xmlns:ui="UnityEngine.UIElements" xmlns:uie="UnityEditor.UIElements" editor-extension-mode="False"> <Style src="MainView.uss" /> <ui:VisualElement name="background"> <ui:VisualElement name="main-container"> <ui:ListView focusable="true" name="character-list" /> <ui:VisualElement name="right-container"> <ui:VisualElement name="details-container"> <ui:VisualElement name="details"> <ui:VisualElement name="character-portrait" /> </ui:VisualElement> <ui:Label text="Label" name="character-name" /> <ui:Label text="Label" display-tooltip-when-elided="true" name="character-class" /> </ui:VisualElement> </ui:VisualElement> </ui:VisualElement> </ui:VisualElement> </ui:UXML> UIフォルダーに、以下の内容でMainView.ussという名前の USS スタイルシートを作成します。
#background {
flex-grow: 1;
align-items: center;
justify-content: center;
background-color: rgb(115, 37, 38);
}

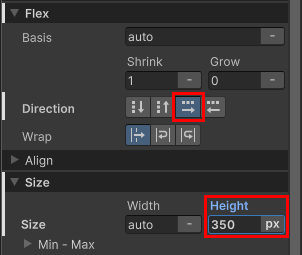

#main-container {
flex-direction: row;
height: 350px;
}

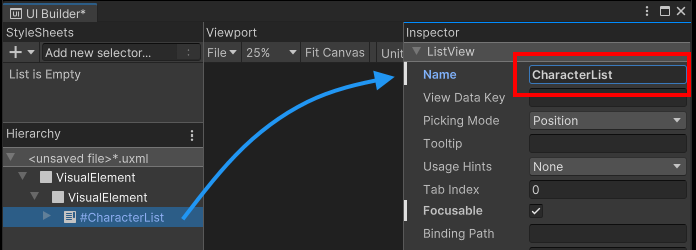

#character-list {
width: 230px;
border-color: rgb(49, 26, 17);
border-width: 4px;
background-color: rgb(110, 57, 37);
border-radius: 15px;
margin-right: 6px;
}

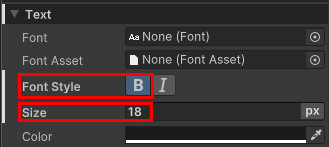

#character-name {
-unity-font-style: bold;
font-size: 18px;
}
#character-class {
margin-top: 2px;
margin-bottom: 8px;
padding-top: 0;
padding-bottom: 0;
}

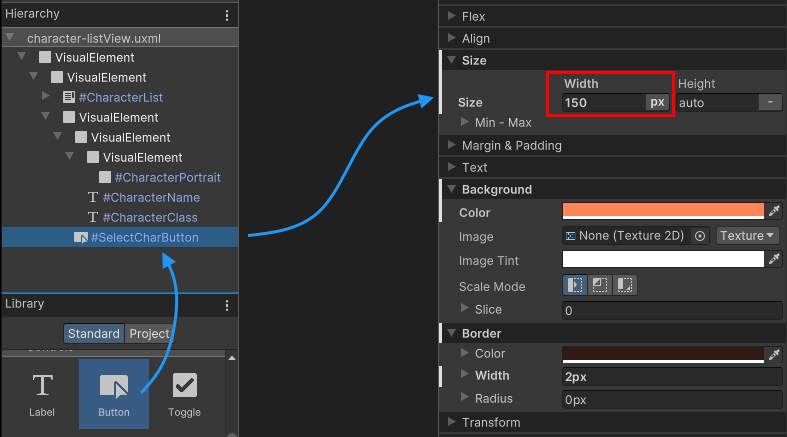

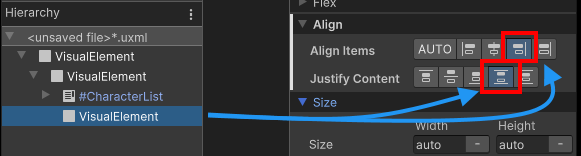

#right-container {
justify-content: space-between;
align-items: flex-end;
}

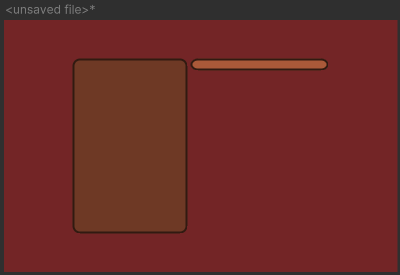

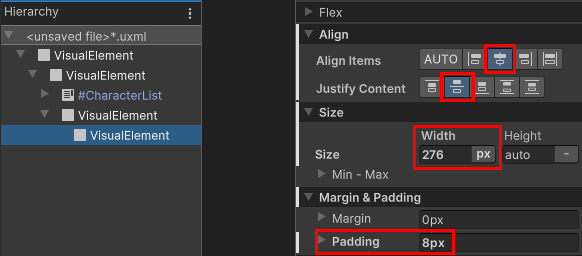

#details-container {
align-items: center;
background-color: rgb(170, 89, 57);
border-width: 4px;
border-color: rgb(49, 26, 17);
border-radius: 15px;
width: 252px;
justify-content: center;
padding: 8px;
height: 163px;
}

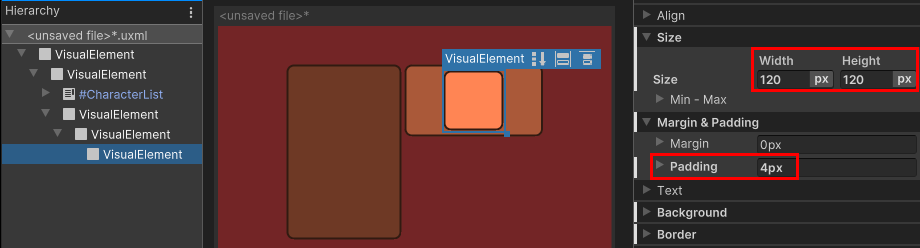

#details {
border-color: rgb(49, 26, 17);
border-width: 2px;
height: 120px;
width: 120px;
border-radius: 13px;
padding: 4px;
background-color: rgb(255, 133, 84);
}

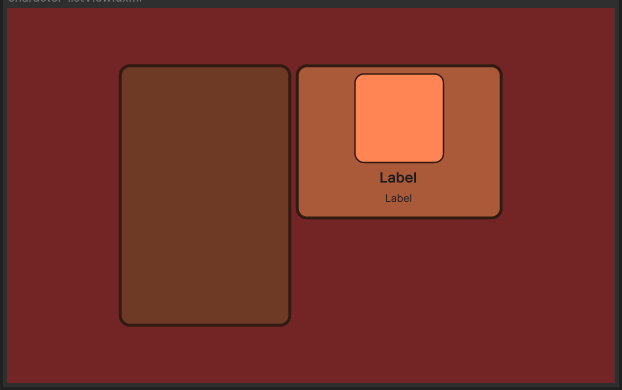

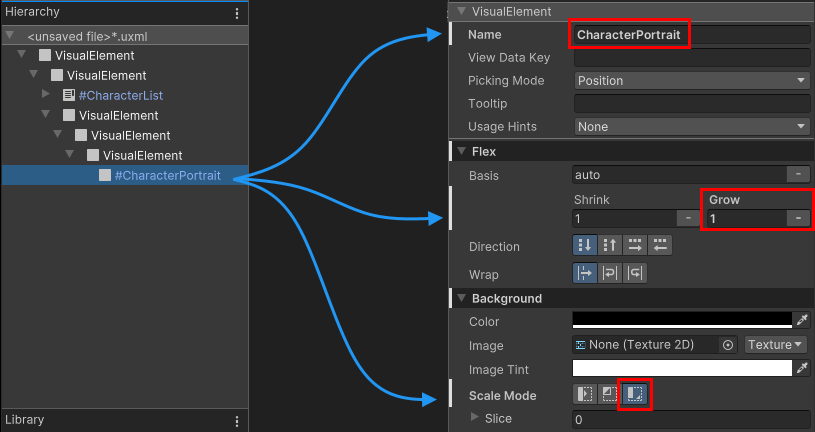

#character-portrait {
flex-grow: 1;
-unity-background-scale-mode: scale-to-fit;
}
.unity-collection-view__item {
justify-content: center;
}

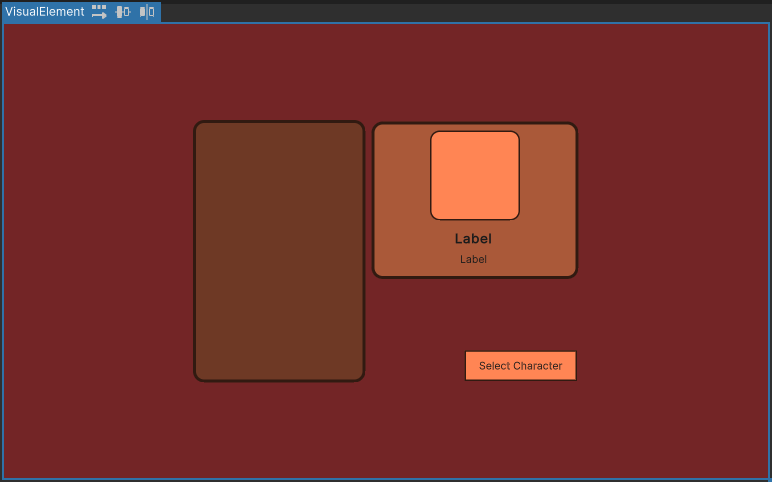

リストエントリーの UI Document の作成
リスト内の個々のエントリーの UI Document とスタイルシートを作成します。キャラクターリストのエントリーは、色のついた背景フレームとキャラクター名で構成されています。
-
UIフォルダーに、以下の内容で、ListEntry.uxmlという名前の UI Document を作成します。<ui:UXML xmlns:ui="UnityEngine.UIElements" xmlns:uie="UnityEditor.UIElements" editor-extension-mode="False"> <Style src="ListEntry.uss" /> <ui:VisualElement name="list-entry"> <ui:Label text="Label" display-tooltip-when-elided="true" name="character-name" /> </ui:VisualElement> </ui:UXML> UIフォルダーに、以下の内容でListEntry.ussという名前のスタイルシートファイルを作成します。
#list-entry {
height: 41px;
align-items: flex-start;
justify-content: center;
padding-left: 10px;
background-color: rgb(170, 89, 57);
border-color: rgb(49, 26, 17);
border-width: 2px;
border-radius: 15px;
}

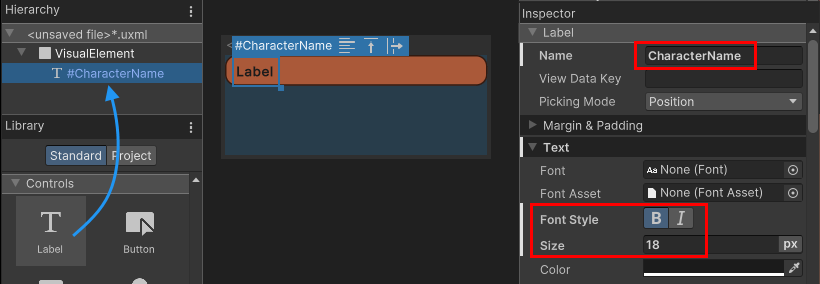

#character-name {
-unity-font-style: bold;
font-size: 18px;
color: rgb(49, 26, 17);
}
表示するサンプルデータの作成
UI のキャラクターリストを埋めるサンプルデータを作成します。キャラクターリストに、キャラクター名、クラス、ポートレート画像を保持するクラスを作成します。
Asset フォルダーに、C# スクリプトを格納する
Scriptsという名前のフォルダーを作成します。-
Scriptsフォルダーに、以下の内容の C# スクリプトを作成しCharacterData.csと命名します。using UnityEngine; public enum ECharacterClass { Knight, Ranger, Wizard } [CreateAssetMenu] public class CharacterData : ScriptableObject { public string CharacterName; public ECharacterClass Class; public Sprite PortraitImage; } Assets フォルダーに、

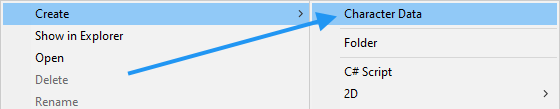

Resourcesという名前のフォルダーを作成します。Resourcesフォルダーに、すべてのサンプルキャラクターデータを格納するCharactersという名前のフォルダーを作成します。Charactersフォルダー内で右クリックし、Create > Character Data を選択してScriptableObjectのインスタンスを作成します。CharacterDataインスタンスを追加作成し、プレースホルダーデータを入力します。
シーンの設定

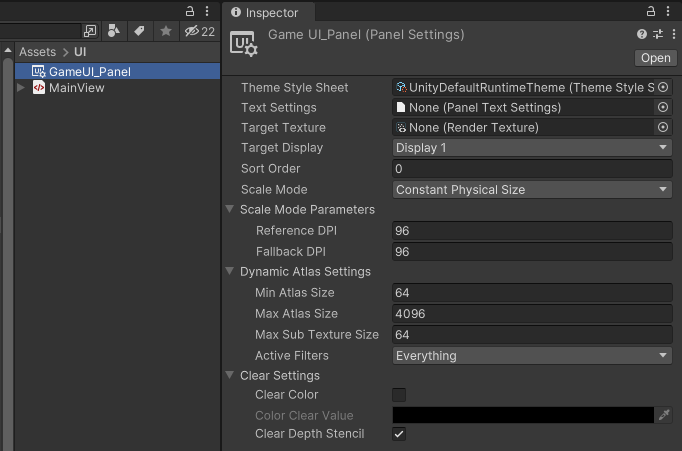

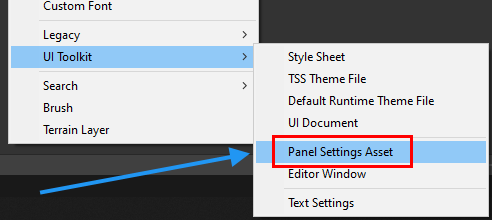

サンプルシーン内に UIDocument ゲームオブジェクトを作成し、UI Document をソースアセットとして加えます。
- サンプルシーンで GameObject > UI Toolkit > UI Document の順に選択します。
- Hierarchy ウィンドウで UIDocument ゲームオブジェクトを選択します。

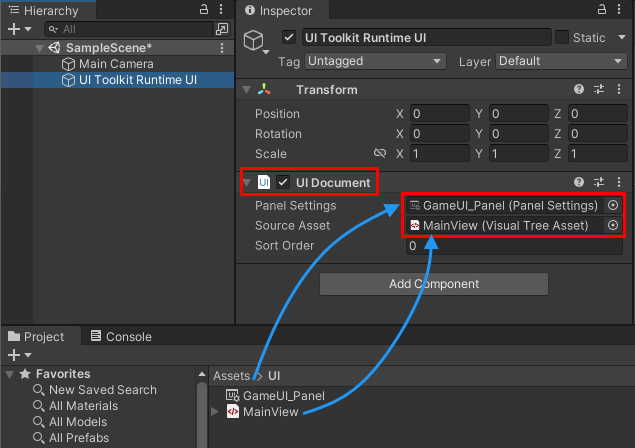

- MainView.uxml を Project ウィンドウから Inspector ウィンドウの UI Document コンポーネントの Source Asset フィールドにドラッグします。これで、ソースアセットが UXML ファイルに参照されます。
リストエントリーとメインビューのコントローラーの作成
以下のクラスで 2 つの C# スクリプトを作成します。
- リストエントリーの UI にキャラクターインスタンスのデータを表示するための
CharacterListEntryControllerクラス。キャラクター名のラベルにアクセスし、指定したキャラクターインスタンスの名前を表示するように設定する必要があります。 - メインビューのキャラクターリストの
CharacterListControllerクラスと、それをインスタンス化してビジュアルツリーに割り当てるMonoBehaviourスクリプト。
ノート: CharacterListEntryController クラスは MonoBehaviour ではありません。UI Toolkit のビジュアル要素はゲームオブジェクトではないため、コンポーネントをアタッチすることはできません。代わりに、クラスを CharacterListController クラスの userData プロパティにアタッチします。
-
Scriptsフォルダーに、以下の内容の C# スクリプトを作成しCharacterListEntryController.csと命名します。using UnityEngine.UIElements; public class CharacterListEntryController { Label m_NameLabel; // This function retrieves a reference to the // character name label inside the UI element. public void SetVisualElement(VisualElement visualElement) { m_NameLabel = visualElement.Q<Label>("character-name"); } // This function receives the character whose name this list // element is supposed to display. Since the elements list // in a `ListView` are pooled and reused, it's necessary to // have a `Set` function to change which character's data to display. public void SetCharacterData(CharacterData characterData) { m_NameLabel.text = characterData.CharacterName; } } -
Scriptsフォルダーに、以下の内容の C# スクリプトを作成しCharacterListController.csと命名します。using System.Collections.Generic; using UnityEngine; using UnityEngine.UIElements; public class CharacterListController { // UXML template for list entries VisualTreeAsset m_ListEntryTemplate; // UI element references ListView m_CharacterList; Label m_CharClassLabel; Label m_CharNameLabel; VisualElement m_CharPortrait; List<CharacterData> m_AllCharacters; public void InitializeCharacterList(VisualElement root, VisualTreeAsset listElementTemplate) { EnumerateAllCharacters(); // Store a reference to the template for the list entries m_ListEntryTemplate = listElementTemplate; // Store a reference to the character list element m_CharacterList = root.Q<ListView>("character-list"); // Store references to the selected character info elements m_CharClassLabel = root.Q<Label>("character-class"); m_CharNameLabel = root.Q<Label>("character-name"); m_CharPortrait = root.Q<VisualElement>("character-portrait"); FillCharacterList(); // Register to get a callback when an item is selected m_CharacterList.selectionChanged += OnCharacterSelected; } void EnumerateAllCharacters() { m_AllCharacters = new List<CharacterData>(); m_AllCharacters.AddRange(Resources.LoadAll<CharacterData>("Characters")); } void FillCharacterList() { // Set up a make item function for a list entry m_CharacterList.makeItem = () => { // Instantiate the UXML template for the entry var newListEntry = m_ListEntryTemplate.Instantiate(); // Instantiate a controller for the data var newListEntryLogic = new CharacterListEntryController(); // Assign the controller script to the visual element newListEntry.userData = newListEntryLogic; // Initialize the controller script newListEntryLogic.SetVisualElement(newListEntry); // Return the root of the instantiated visual tree return newListEntry; }; // Set up bind function for a specific list entry m_CharacterList.bindItem = (item, index) => { (item.userData as CharacterListEntryController)?.SetCharacterData(m_AllCharacters[index]); }; // Set a fixed item height matching the height of the item provided in makeItem. // For dynamic height, see the virtualizationMethod property. m_CharacterList.fixedItemHeight = 45; // Set the actual item's source list/array m_CharacterList.itemsSource = m_AllCharacters; } void OnCharacterSelected(IEnumerable<object> selectedItems) { // Get the currently selected item directly from the ListView var selectedCharacter = m_CharacterList.selectedItem as CharacterData; // Handle none-selection (Escape to deselect everything) if (selectedCharacter == null) { // Clear m_CharClassLabel.text = ""; m_CharNameLabel.text = ""; m_CharPortrait.style.backgroundImage = null; return; } // Fill in character details m_CharClassLabel.text = selectedCharacter.Class.ToString(); m_CharNameLabel.text = selectedCharacter.CharacterName; m_CharPortrait.style.backgroundImage = new StyleBackground(selectedCharacter.PortraitImage); } }
コントローラースクリプトをメインビューにアタッチ
CharacterListController は MonoBehaviour ではないため、ゲームオブジェクトに直接アタッチすることはできません。これを解決するには、MonoBehaviour スクリプトを作成し、UIDocument と同じゲームオブジェクトにアタッチします。このスクリプトでは、MainView.uxml はすでに UIDocument コンポーネントによってインスタンス化されているため、インスタンス化する必要はありません。代わりに UIDocument コンポーネントにアクセスし、すでにインスタンス化されているビジュアルツリーのリファレンスを取得します。次に、CharacterListController のインスタンスを作成し、ビジュアルツリーのルート要素と、個々のリスト要素に使用される UXML テンプレートを渡します。
ノート: UI がリロードされると、UIDocument コンポーネントを含む同じゲームオブジェクト上の関連する MonoBehaviour コンポーネントはすべてリロード前に無効になり、リロード後に再び有効になります。したがって、UI 関連のコードは、この MonoBehaviour の OnEnable メソッドと OnDisable メソッド内に配置する必要があります。詳細については、ゲームビューでの UI のレンダリングを参照してください。
-
Scriptsフォルダーに、以下の内容の C# スクリプトを作成しMainView.csと命名します。using UnityEngine; using UnityEngine.UIElements; public class MainView : MonoBehaviour { [SerializeField] VisualTreeAsset m_ListEntryTemplate; void OnEnable() { // The UXML is already instantiated by the UIDocument component var uiDocument = GetComponent<UIDocument>(); // Initialize the character list controller var characterListController = new CharacterListController(); characterListController.InitializeCharacterList(uiDocument.rootVisualElement, m_ListEntryTemplate); } } SampleScene で、UIDocument を選択します。
Inspector ウィンドウで

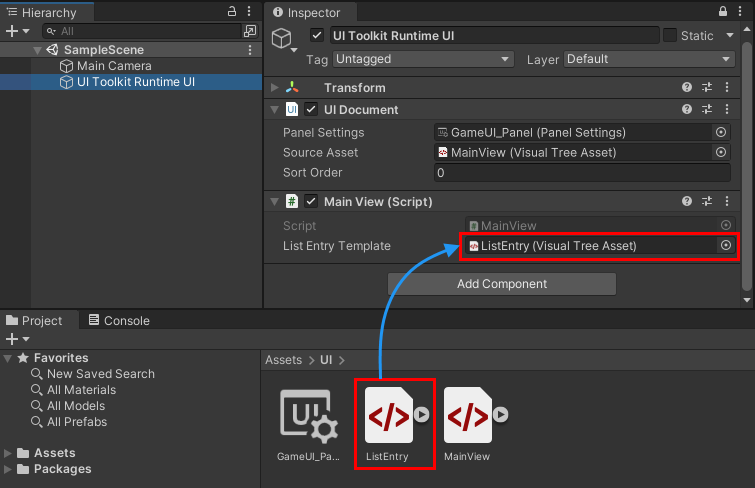

MainView.csを Add Component にドラッグします。ListEntry.uxml を ListEntry Template フィールドにドラッグします。

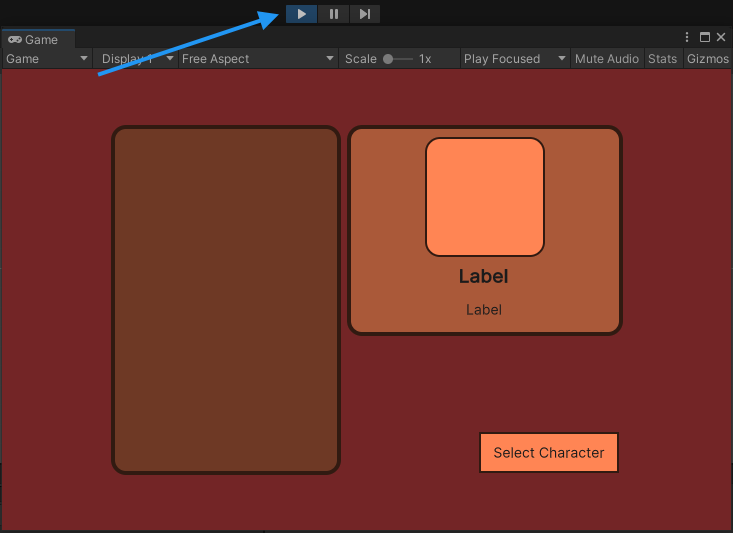

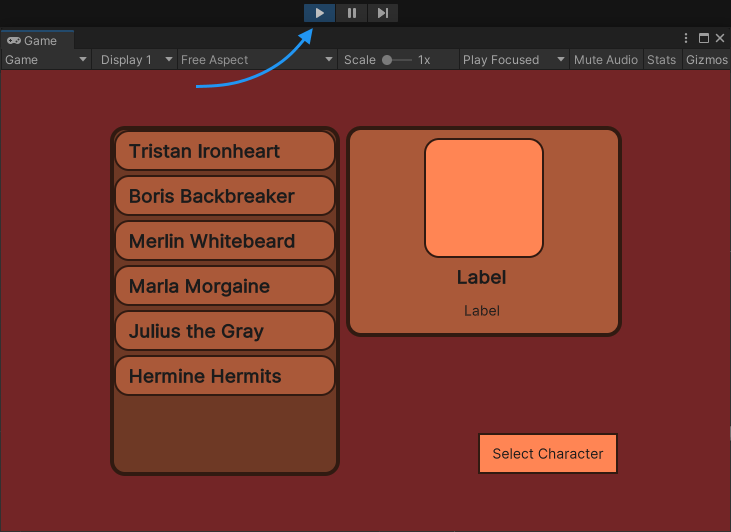

再生モードに切り替えると、ゲームビューに UI が表示されます。
