포지션 설정(모양: 원뿔)

메뉴 경로: Position > Set Position (Shape : Cone)

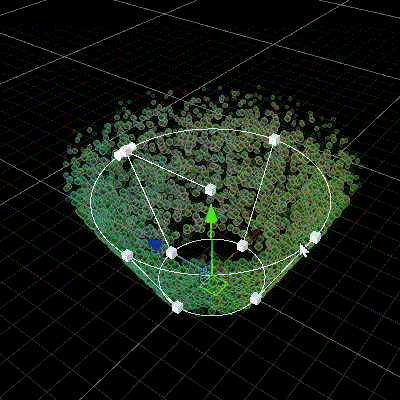

Set Position (Shape : Cone) 블록은 ArcCone 입력을 기반으로 포지션을 계산하고, 합성을 기반으로 결과를 포지션 속성에 저장합니다.

ArcCone 모양은 호 프로퍼티를 원뿔에 추가하여 호 각도(라디안)를 결정합니다. 파이의 호 값을 설정하면 반원뿔이 생성됩니다.

이 블록은 ArcCone의 Surface, Volume 또는 Thick Surface에서 포지션을 계산할 수 있습니다. 여기서 두께는 모양의 크기 또는 절대값을 기준으로 할 수 있습니다.

또한 이 블록은 모양의 계산된 포지션을 기반으로 방향 벡터를 계산하고, 합성을 기반으로 방향 속성에 저장합니다. 이 방향은 원뿔의 중심부터 계산된 포지션까지의 정규화된 벡터와 같습니다.

참고: 그러면 Velocity from Direction and Speed 블록이 방향 속성을 처리할 수 있습니다.

블록 호환성

이 블록은 다음 컨텍스트와 호환됩니다.

블록 설정

설정 타입 설명
Height Mode 열거형 이 블록이 ArcCone의 볼륨을 처리하는 방법을 지정합니다. 옵션은 다음과 같습니다.
• Volume: 전체 원뿔을 사용하여 포지션을 계산합니다.
• Base: 원뿔의 밑면에 있는 원만 사용하여 포지션을 계산합니다.
Position Mode 열거형 이 블록이 모양을 사용하여 포지션을 계산하는 방법을 지정합니다. 옵션은 다음과 같습니다.
• Surface: 모양의 표면에서만 포지션을 계산합니다.
• Volume: 전체 모양의 볼륨 내 포지션을 ​​계산합니다.
• Thickness Absolute: 특정 절대 두께의 두꺼운 표면에서 포지션을 계산합니다.
• Thickness Relative는 특정 비율의 모양 크기의 두꺼운 표면에서 포지션을 ​​계산합니다.
Spawn Mode 열거형 이 블록이 모양의 호를 따라 파티클을 분산하는 데 사용하는 방법입니다.
• Random: 호에서 파티클당 무작위 진행도(0..1)를 계산합니다.
• Custom: Arc Sequencer 프로퍼티에서 진행도를 지정할 수 있습니다.
Composition Position 열거형 (인스펙터) 이 블록이 포지션 속성을 구성하는 방법을 지정합니다. 옵션은 다음과 같습니다.
• Set: 포지션 속성을 새 값으로 덮어씁니다.
• Add: 포지션 속성 값에 새 값을 추가합니다.
• Multiply: 포지션 속성 값에 새 값을 곱합니다.
• Blend: 포지션 속성 값과 새 값 사이를 보간합니다. 0과 1 사이에서 블렌드 인자를 지정할 수 있습니다.
Composition Direction 열거형 (인스펙터) 이 블록이 방향 속성을 구성하는 방법을 지정합니다. 옵션은 다음과 같습니다.
• Set: 포지션 속성을 새 값으로 덮어씁니다.
• Add: 포지션 속성 값에 새 값을 추가합니다.
• Multiply: 포지션 속성 값에 새 값을 곱합니다.
• Blend: 포지션 속성 값과 새 값 사이를 보간합니다. 0과 1 사이에서 블렌드 인자를 지정할 수 있습니다.

블록 프로퍼티

입력 타입 설명
ArcCone ArcCone 포지션을 계산할 모양을 결정하는 ArcCone입니다.
Thickness 플로트 포지션 계산을 위한 모양 표면의 두께입니다.
이 프로퍼티는 Position Mode를 Thickness Relative 또는 Thickness Absolute로 설정한 경우에만 나타납니다.
Arc Sequencer 플로트 파티클을 생성할 호의 포지션입니다.
이 프로퍼티는 Spawn Mode를 Custom으로 설정한 경우에만 나타납니다.
Blend Position 플로트 현재 포지션 속성 값과 새로 계산된 포지션 값 간의 블렌드 비율입니다.
이 프로퍼티는 Composition Position을 Blend로 설정한 경우에만 나타납니다.
Blend Direction 플로트 현재 방향 속성 값과 새로 계산된 방향 값 간의 블렌드 비율입니다.
이 프로퍼티는 Composition Direction을 Blend로 설정한 경우에만 나타납니다.
