    フレームコントロールペイン

    フレームコントロール ペインは、フレームの範囲を選択して作業セットを削減するために Single ビューと Compare ビューの両方で使用できます。フレームコントロールペインのレイアウトは以下のとおりです。

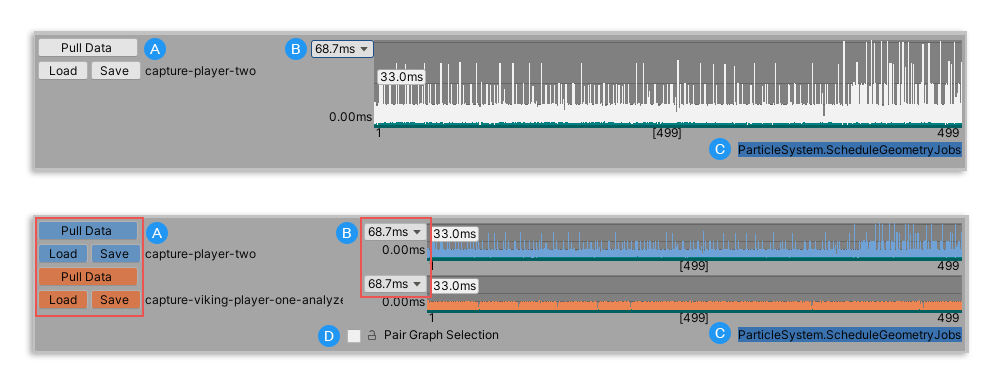

    フレームコントロールペイン
    Single ビュー (上) と Compare ビュー (下) のフレームコントロール

    コントロール 機能
    A: Pull Data / Load / Save Pull Data ボタンをクリックすると、プロファイラー ウィンドウにロードされたあらゆるデータを取り込むことができます。
    Save ボタンをクリックすると、データが .pdata ファイルとして保存されます。
    Load ボタンをクリックすると、.pdata ファイルをロードします。ノート: ロードできるのは .pdata ファイルのみです。プロファイラーから取得した .data ファイル形式のデータの場合は、まずプロファイラーで開いてから、Profile Analyzer で Pull Data ボタンをクリックします。
    B: フレームコントロールのスケール このドロップダウンを選択することで、フレームコントロールグラフの Y 軸のスケールを調整できます。デフォルトでは、スケールはデータセットの最大値に設定されています。従来のフレーム境界の中から選択することもできます。16.67 ms は 60 Hz/FPS、33.33 ms は 30 Hz/FPS、66.67 ms は 15 Hz/FPS に相当します。
    C: 選択されているスレッド Marker Details (マーカー詳細) ペインで選択されたマーカーの名前が表示されます。このリストからスレッドを選択すると、Profile Analyzer のフレームコントロールグラフで、それに対応するタイミングが青緑で強調表示されます。
    D: Pair Graph Selection
    (Compare ビューのみ)
    このチェックボックスを有効にすると、Profile Analyzer でデータセットの範囲選択の変更内容が両方のデータセットに反映されます。これは、両方のデータセットでまったく同じ数のフレームを見比べ、正確な比較を行ううえで重要な機能です。

    フレーム範囲の選択

    Profile Analyzer では、サブ範囲を選択した場合を除き、データセット内の全フレームが使用されます。サブ範囲を選択すると、対象のフレームのみに分析対象が限定されるため、特定のフレーム (またはフレームのセット) に着目できます。フレームの範囲を選択するには、フレームコントロールグラフをクリックしてドラッグします。選択を解除するには、フレームコントロールグラフを右クリックして Clear Selection を選択します。

    現在選択されているフレームを可視化するために、開始フレームの番号、終了フレームの番号、角かっこで囲まれたフレーム数がグラフの X 軸に表示されます。

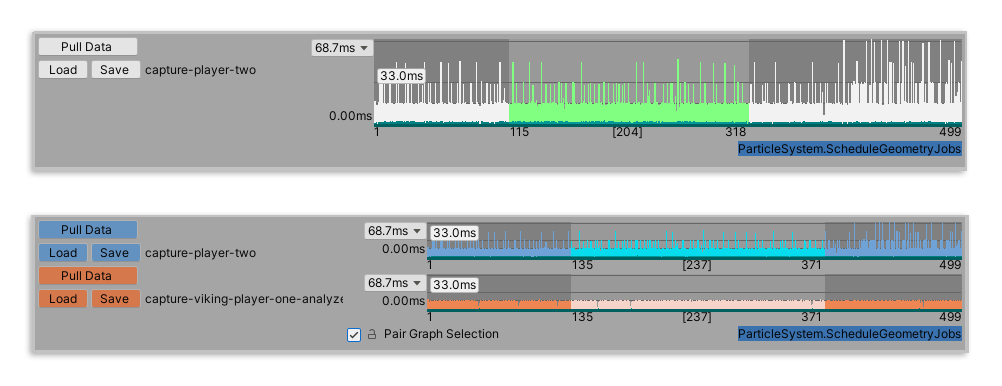

    項目が選択された状態のフレームコントロールペイン
    Single ビューのフレームコントロール (上)。204 のフレームが選択されており、開始フレームは 115 番、終了フレームは 318 番です。Compare ビュー (下) で Pair Graph Selection が有効になっています。両方のグラフで 237 のフレームが選択されており、開始フレームは 135 番、終了フレームは 371 番です。

    フレーム範囲のコントロール

    以下のショートカットを使用するか、右クリックしてコンテキストメニューからオプションを選択することで、Single ビューと Compare ビューの両方でデータの選択対象を制御できます。

    Note

    Compare ビューで両方のグラフに対して同時に以下のコマンドを実行するには、Pair Graph Selection チェックボックスをオンにしておきます。

    ショートカット

    ショートカット 機能
    Shift + クリック Shift キーを押しながらフレームコントロールグラフの選択対象をクリックすることで、選択対象を自由に移動できます。
    左/右矢印 選択対象を前方または後方に 1 フレームずつ移動します。
    Ctrl + クリック
    (macOS の場合は Command + クリック)
    データセットの複数の部分を選択します。選択する際に Ctrl キー (macOS の場合は Command キー) を押しながらグラフのさまざまなセクションをクリックすると (ドラッグも可)、データセットの複数の部分を選択できます。
    イコール (=) 選択対象の両端で、選択対象を 1 フレームずつ拡大します。
    Alt + イコール
    (macOS の場合は ⌥ + イコール)
    選択対象の両端で、選択対象を 1 フレームずつ縮小します。
    Shift + イコール 選択対象の両端で、選択対象を 10 フレームずつ拡大します。
    ハイフン (-) 選択対象の両端で、選択対象を 1 フレームずつ縮小します。
    Alt + ハイフン
    (macOS の場合は ⌥ + ハイフン)
    選択対象の両端で、選択対象を 1 フレームずつ拡大します。
    Shift + ハイフン 選択対象の両端で、選択対象を 10 フレームずつ縮小します。
    カンマ (,) 選択対象の始点を 1 フレームずつ拡大します。
    Alt + カンマ
    (macOS の場合は ⌥ + カンマ)
    選択対象の始点を 1 フレームずつ縮小します。
    Shift + カンマ 選択対象の始点を 10 フレームずつ拡大します。
    ピリオド (.) 選択対象の終点を 1 フレームずつ拡大します。
    Alt + ピリオド
    (macOS の場合は ⌥ + ピリオド)
    選択対象の終点を 1 フレームずつ縮小します。
    Shift + ピリオド 選択対象の終点を 10 フレームずつ拡大します。
    1
    2
    Compare ビューのみ
    Compare ビューで Pair Graph Selection が無効になっている場合は、キーボードの 1 キーか 2 キーを使用することで、フレームを切り替えることができます。1 の場合は最上位のデータ、2 の場合は最下位のデータが選択されます。

    コンテキストメニューのコマンド

    フレームコントロールグラフを右クリックするとコンテキストメニューが開きます。

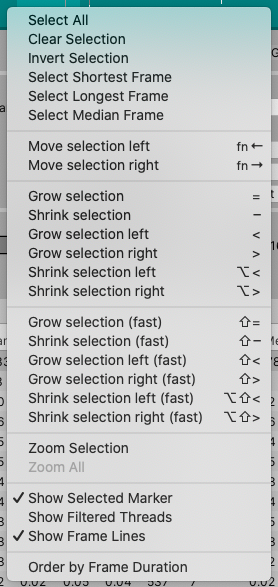

    フレームコントロールのコンテキストメニュー
    フレームコントロールのコンテキストメニュー

    メニュー項目 機能
    Clear Selection 選択した範囲を消去します。その後 Profile Analyzer は、データセット全体に分析を実行します。
    Invert Selection 選択した範囲を反転します。
    Select Shortest Frame 時間が最も短いフレームを選択します。
    Select Longest Frame 時間が最も長いフレームを選択します。
    Select Median Frame 時間が中央値のフレームを選択します。
    Move selection left / right 選択対象全体を前方または後方に 1 フレーム移動します。
    Grow selection 選択対象の両端で、1 フレームずつ選択対象を拡大します。(fast) 操作を選択すると、両端で選択対象を 10 フレームずつ拡大します。
    Shrink selection 選択対象の両端で、1 フレームずつ選択対象を縮小します。(fast) 操作を選択すると、両端で選択対象を 10 フレームずつ縮小します。
    Grow selection left / right 選択対象の始点または終点を 1 フレームずつ拡大します。(fast) 操作を選択すると、選択対象の始点または終点を 10 フレームずつ拡大します。
    Shrink selection left /right 選択対象の始点または終点で、選択対象を 1 フレームずつ縮小します。(fast) 操作を選択すると、選択対象の始点または終点を 10 フレームずつ縮小します。
    Zoom Selection フレームコントロールグラフにズームし、選択した範囲のみを表示します。
    Zoom All ズームアウトしてすべてのフレームを表示します。現在の選択範囲が強調表示されます。
    Show Selected Marker この設定を有効にすると、フレームコントロールグラフで、選択したマーカーの時間が強調表示されます。デフォルトではこの設定が有効になっており、Profile Analyzer のグラフでは、マーカーのタイミングが緑色で強調表示されます。
    Show Filtered Threads この設定を有効にすると、フレームコントロールグラフで、現在のフィルタリングされたスレッド時間が強調表示されます。Profile Analyzer でタイミングが紫色で強調表示されます。デフォルトでは、この設定は無効になっています。
    Show Frame Lines この設定を有効にすると、フレームコントロールグラフで、共通のフレーム境界が水平線として表示されます。デフォルトでは、この設定は有効になっています。
    Order By Frame Duration この設定を有効にすると、フレームコントロールグラフに、フレームインデックスではなく、継続時間が短い順にフレームが表示されます。デフォルトではこの設定は無効になっています。この設定は、パフォーマンスが同程度のフレームをグループ化する場合に特に便利です。
