Sample Attribute Map

メニューパス : Operator > Sampling > Attribute Map

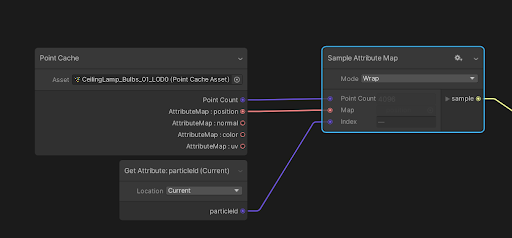

Sample Attribute Map Operator を使うと、Point Cache から 属性マップ をサンプリングできます。

Operator は属性マップとインデックスを取って、インデックスにおける属性値を出力します。さらに Point Cache で点の数も出力します。注意: この Operator には、点の数が必要です。点数を入力しなかったり、間違った値を入力すると、正しく属性マップをサンプリングできません。

出力属性値の型は、属性マップによって異なります。この Operator に出力型を明示的に指定しないと、予期せぬ動作が発生します。このやり方に関する情報は、 Operator 設定 を参照してください。

Operator 設定

Input	説明
Mode	Index 値が Map の範囲外である場合に使う、ラップモードです。オプションは以下の通りです。 • Clamp: Map の最初と最後のインデックスの間に固定します。 • Wrap: Map の反対側周辺にインデックスを配置します。 • Mirror: 頂点リストを反転させて、範囲外のインデックスが Map 内を行ったり来たりするようにします。

Operator プロパティ

Input	Type	説明
Point Count	uint	Point Cache に存在する点の数です。
Map	Texture2D	Point Cache のフィールドを含む、属性マップです。例えば、各点の位置などです。
Index	uint	サンプリングする点のインデックスです。

Output	Type	説明
Sample	設定可能	入力インデックスに指定された点の属性マップのコンテンツです。 注意: 属性マップに格納されている型と一致させるために、このプロパティには Type を特定する必要があります。このやり方については、Operator 設定 を参照してください。

Operator 設定

Operator の設定は、Operator のヘッダー内にある歯車アイコンをクリックして表示します。利用できる型 から出力型を選択することができます。

利用できる型

入力ポートには、以下の型を使うことができます。

• bool
• uint
• int
• float
• Vector2
• Vector3
• Vector4
