実験的: この機能は現在実験的なものであり、後の改訂版で変更される場合があります。

メッシュのサンプリング

Visual Effect Graph は、メッシュからデータを取得して、グラフ全体にその結果を使うことができます。現在、メッシュから取得できるのは頂点のみであり、三角形トポロジーにはアクセスできません。

Visual Effect Graph は、2 つの方法でメッシュをサンプリングします。

Position (Mesh)

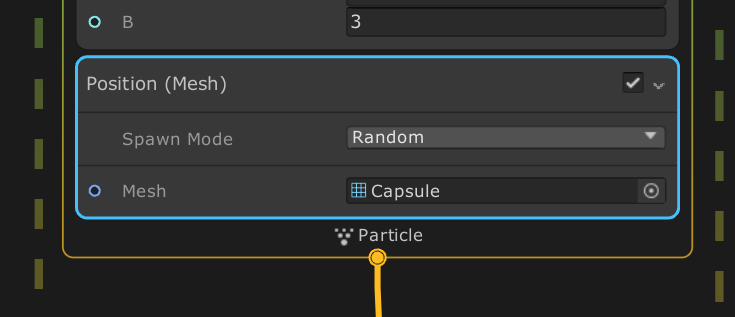

このブロックは、頂点位置属性を読む位置と、法線属性を読む方向を設定します。

入力スロット

  • Mesh : 取得するメッシュです。

  • Vertex : サンプリングする頂点インデックスです (Spawn Mode が Custom に設定されている場合)。

設定

  • Addressing Mode : 頂点インデックスが頂点範囲外の場合に、Unity が使うメソッドを設定します。
    • Wrap : インデックスを頂点リストの反対側にラップします。
    • Clamp : インデックスを最初と最後の頂点の間に固定します。
    • Mirror : 頂点リストを反転させ、範囲外のインデックスがリスト内を移動できるようにします。
  • Spawn Mode
    • Random : インスタンスごとに、ランダムなインデックスを取得します。
    • Custom : 取得する特定の頂点インデックスを設定します。

Sample Mesh

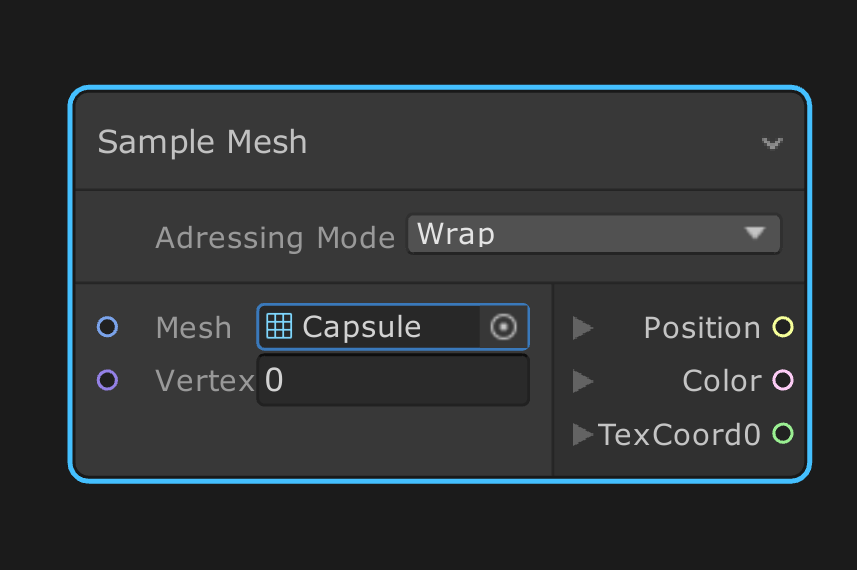

この operator は任意の頂点属性をカスタムで読み込み、インスペクター内で出力 VertwoexAttribute を選択します。

image-20200320154843722

入力スロット

  • Mesh : 取得するメッシュです。
  • Vertex : サンプリングする頂点インデックスです (Spawn Mode が Custom に設定されている場合)。

出力スロット

設定

  • Addressing Mode : 頂点インデックスが頂点範囲外の場合に、Unity が使うメソッドを設定します。
    • Wrap : インデックスを頂点リストの反対側にラップします。
    • Clamp : インデックスを最初と最後の頂点の間に固定します。
    • Mirror : 頂点リストを反転させ、範囲外のインデックスがリスト内を移動できるようにします。
  • Output : 出力 VertexAttribute を特定します。この設定は、インスペクター内のみで表示されます。

制限

メッシュサンプリング機能には、以下の制限があります。

  • すべての VertexAttribute に対して、VertexAttributeFormat.Float32 のみをサポートします。ただし、Color は VertexAttributeFormat.UInt8 フォーマットを使った (Color32 参照)、4 つのコンポーネント属性であるため、例外となります。
  • TexCoord 属性は、2D 属性に制限されます。

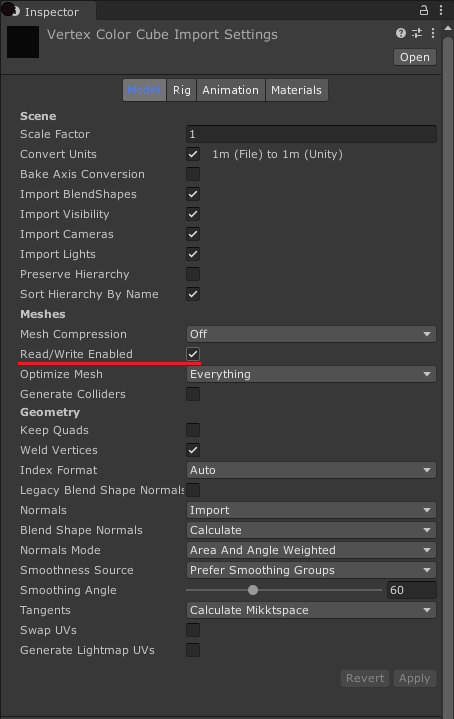

  • TexCoord 属性は、2D 属性に制限されます。メッシュが 読み込み可能 でない場合、Position (Mesh) ブロックおよび Sample Mesh Operator は、サンプリングを試行する際にゼロを返します。メッシュを読み込み可能にする方法は、Model インポート設定 を参照してください。
