Spline Mask エディターウィンドウ

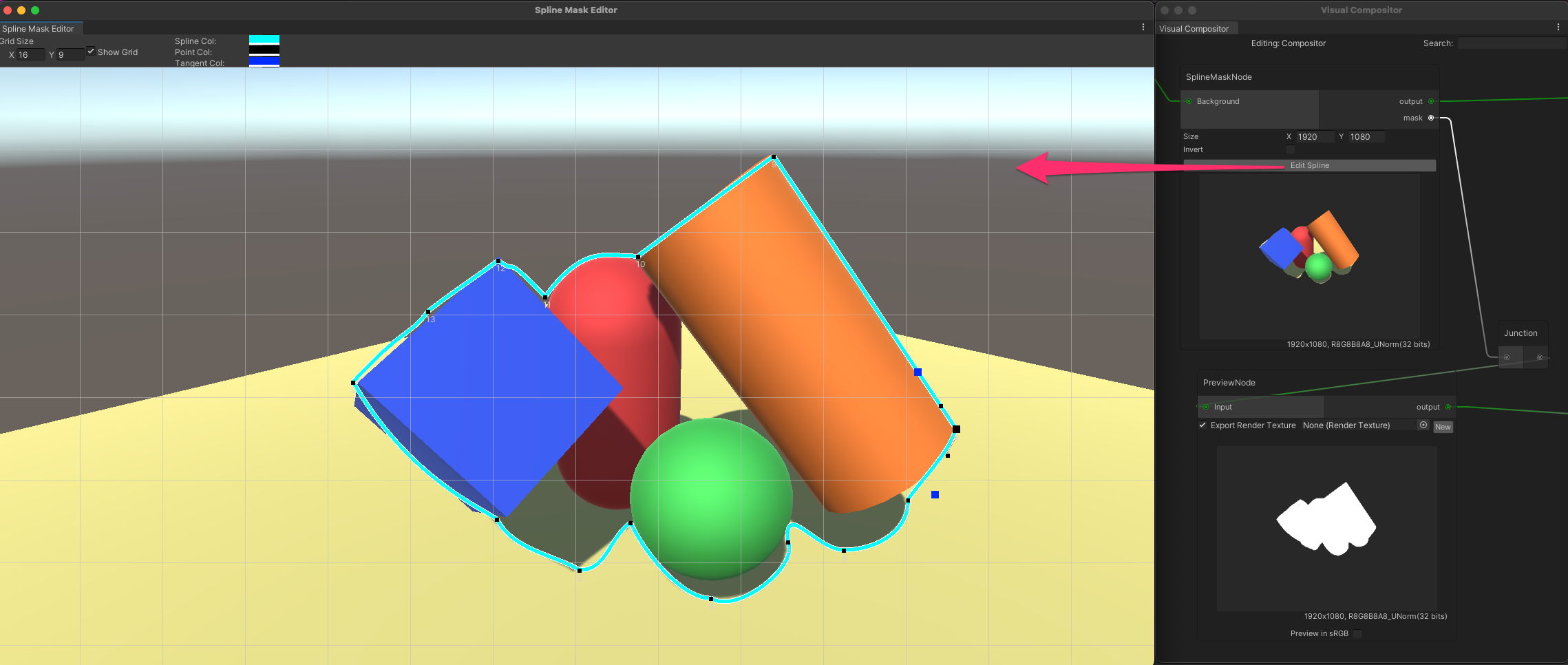

Spline Mask node ウィンドウを開くには Edit Spline ボタンを押します。下記のオペレーションが可能です。

オペレーション	操作方法
アクティブなスプラインにポイントを追加する	Shift キーを押しながら右ボタンクリック
クリックした位置に応じたポップアップメニューを開きます。	右ボタンクリック
コントロールポイントの移動	コントロールポイントをクリックし、ドラッグします。ドラッグ中に Ctrl を押すと、グリッドが表示されている場合は、最も近いグリッドポイントにコントロールポイントがスナップされます。
コントロールポイントのイン/アウト方向の変更	コントロールポイントをクリックし、その周囲のポイントを1つドラッグして接線を変更します。

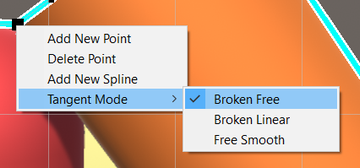

制御点の接線モードの変更	制御点を右クリックし、Tangent Mode プロパティを変更します。
アクティブスプラインの変更	Click on one of the control points or the edges of the spline.
現在の選択範囲にコントロールポイントを追加する	コントロールポイントをクリックしたまま、Shiftキーを押します。
選択したコントロールポイントの削除	Delキーを押します。

接線モード

制御点の接線モードを次のいずれかの値で設定することができます。

Tangent Modes	解説
Broken Free	接線ハンドルをドラッグして、接線を自由に設定することができます。
Broken Linear	接線は隣接する点を指します。線形カーブセグメントを作るには、両端の接線をBroken Linear（折れ線）に設定します。
Free Smooth	接線ハンドルをドラッグして、接線を自由に設定することができます。滑らかさを確保するため、共線になるようにロックされています。

その他のプロパティ

Spline Mask Editorウィンドウでは、編集を容易にするために、以下のプロパティも設定可能です。

プロパティ	解説
Grid Size	グリッドの大きさを設定します。
Show Grid	グリッドの表示／非表示を設定します。
Spline Col	スプライン曲線の色。
Point Col	制御点の色。
Tangent Col	接線の端点の色。
