Property Binder

Property Binder は Visual Effect コンポーネント を使ってゲームオブジェクトに取り込める C# 動作です。これらの動作を使って、シーンまたはゲームプレイ値と Visual Effect インスタンスの 開放されたプロパティ を接続することができます。

例 : スフィアバインダーは、スフィアの開放されたプロパティの位置および半径を、シーンにリンクされたスフィアコライダーの値で自動設定できます。

Property Binder の追加

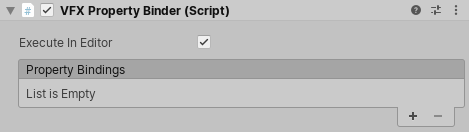

Property Binder は VFX Property Binder と呼ばれる一般的な MonoBehaviour を通じて追加することができます。この動作では、1 つまたは複数の Property Bindings が使えるようになります。各プロパティバインディングは、開放されたプロパティ とランタイム時またはシーンの要素との間の関係を構築します。

あるいは、Add Component Menu からプロパティバインダーを直接追加することもできます。VFX Property Binder コンポーネントがない場合は、作成されます。

ビルトイン Property Binder

Visual Effect Graph パッケージには、以下のビルトインプロパティバインダーが含まれています。

  • オーディオ
    • Audio Spectrum to AttributeMap : Audio Spectrum を属性マップにベイクし、Texture2D および単位 Count プロパティに紐づけます。
  • ゲームオブジェクト:
    • Enabled : ゲームオブジェクトの有効化フラッグを bool プロパティに紐づけます。
  • ポイントキャッシュ
    • Hierarchy to AttributeMap : 変換ヒエラルキーのターゲット位置を Texture2Ds AttributeMaps と単位 Count に紐づけます。
    • Multiple Position Binder: 変換リストの位置を Texture2D AttributeMap と単位 Count に紐づけます。
  • 入力
    • Axis : 軸入力の float 値を float プロパティに紐づけます。
    • Button : ボタンを押す状態のブーリアン値を bool プロパティに紐づけます。
    • Key : キーボードキーを押す状態のブーリアン値を bool プロパティに紐づけます。
    • Mouse : マウスの一般的値 (位置、速度、クリック) を、開放されたプロパティに紐づけます。
    • Touch : タッチ入力の入力値 (位置、速度) を、開放されたプロパティに紐づけます。
  • ユーティリティ
    • Light : Light プロパティ (色、輝度、半径) を、開放されたプロパティに紐づけます。
    • Plane : Plane プロパティ (位置、法線) を、開放されたプロパティに紐づけます。
    • Terrain : Terrain プロパティ (サイズ、ハイトマップ) を、開放されたプロパティに紐づけます。
  • 変換
    • Position: ゲームオブジェクト位置を、ベクトルの開放されたプロパティに紐づけます。
    • Position (previous): 前のゲームオブジェクト位置を、ベクトルの開放されたプロパティに紐づけます。
    • Transform: ゲームオブジェクト変換を、開放されたプロパティの変換に紐づけます。
    • Velocity: ゲームオブジェクト速度を、ベクトルの開放されたプロパティに紐づけます。
  • 物理
    • Raycast: 物理レイキャストを実行し、その結果値 (hasHit、位置、法線) を、開放されたプロパティに紐づけます。
  • コライダー
    • Sphere: スフィアコライダーのプロパティをスフィアの開放されたプロパティに紐づけます。
  • UI
    • Dropdown: ドロップダウンのインデックスを、開放されたプロパティに紐づけます。
    • Slider: float スライダーの値を、開放されたプロパティに紐づけます。
    • Toggle: トグルのブーリアン値を bool の開放されたプロパティに紐づけます。

プロパティバインダーの作成

プロパティバインダーは、新しい C# クラスをプロジェクトに追加し、UnityEngine.VFX.Utility.VFXBinderBase クラスを拡張することで作成できます。

VFXBinderBase クラスを拡張するには、以下のメソッドを実装する必要があります。

  • bool IsValid(VisualEffect component) : バインディングができることを検証するメソッドです。VFX Property Binder コンポーネントは、メソッドが true を返すときのみに UpdateBinding() を実行します。バインディングを決定するためには、このメソッドのすべてのチェックを実装しなければなりません。
  • void UpdateBinding(VisualEffect component) : IsValid が true を返すとバインディングを適用するメソッドです。

コード例

以下の例では、float プロパティ値を、現在のゲームオブジェクトと別の (ターゲット) ゲームオブジェクト間の距離に設定する、簡単なプロパティバインダーが示されています。

using UnityEngine;
using UnityEngine.VFX;
using UnityEngine.VFX.Utility;

// VFXBinder Attribute がこのクラスをプロパティバインディングの追加メニューに投入します。
[VFXBinder("Transform/Distance")]
// クラスは VFXBinderBase を拡張する必要があります
public class DistanceBinder : VFXBinderBase
{
    // VFXPropertyBinding 属性は特定のタイプの
    //  VisualEffect プロパティを追加する特殊プロパティドローワーを
    // 使えるようにします。
    [VFXPropertyBinding("System.Single")]
    public ExposedProperty distanceProperty;

    public Transform target;

    // IsValid メソッドはバインディングが達成できるなら、チェックを実行し返す
    // 必要があります。
    public override bool IsValid(VisualEffect component)
    {
        return target != null && component.HasFloat(distanceProperty);
    }

    // UpdateBinding メソッドは有効であると推定しバインディングを
    // 実行する場所です。このメソッドはIsValid が true を返した場合のみ
    // 呼び出されます。
    public override void UpdateBinding(VisualEffect component)
    {
        component.SetFloat(distanceProperty, Vector3.Distance(transform.position, target.position));
    }
}```
