カスタムの Beast 設定

もしUnityが使用しているものと別の焼き込み設定が必要な場合,カスタムの Beast 設定を使用することで指定できます。

BeastはXML形式で定義された焼き込み設定を読み込みます。通常UnityはLightmap Editor ウィンドウのBakeペインおよびその他ふくすの内部設定によりXMLファイルを生成します。それらの設定は自身の設定をBeastのXML形式で指定することでオーバーライドできます。

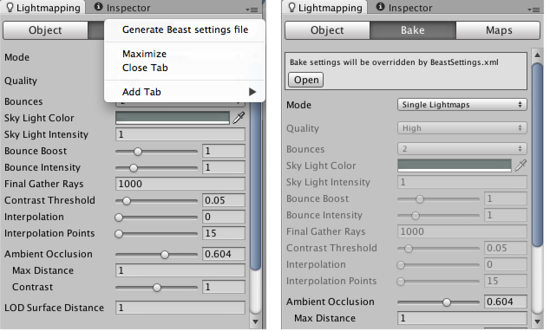

UnityによりXMLファイルを自動生成するにはLightmap Editor ウィンドウの右上隅にあるタブメニューをクリックして Generate Beast settings file を選択します。BeastSettings.xml ファイルがプロジェクトのライトマップの隣に表示されること,さらにはLightmap EditorがXML設定が次の焼き込みの際にUnity設定をオーバーライドすることに気付きます。カスタム設定を編集するには open ボタンをクリックします。

簡単なBeast コンフィグ ファイルは次の通りです:-

<?xml version="1.0" encoding="ISO-8859-1"?>
<ILConfig>
  <AASettings>
    <samplingMode>Adaptive</samplingMode>
    <clamp>false</clamp>
    <contrast>0.1</contrast>
    <diagnose>false</diagnose>
    <minSampleRate>0</minSampleRate>
    <maxSampleRate>2</maxSampleRate>
    <filter>Gauss</filter>
    <filterSize>
      <x>2.2</x>
      <y>2.2</y>
    </filterSize>
  </AASettings>
  <RenderSettings>
    <bias>0</bias>
    <maxShadowRays>10000</maxShadowRays>
    <maxRayDepth>6</maxRayDepth>
  </RenderSettings>
  <EnvironmentSettings>
    <giEnvironment>SkyLight</giEnvironment>
    <skyLightColor>
      <r>0.86</r>
      <g>0.93</g>
      <b>1</b>
      <a>1</a>
    </skyLightColor>
    <giEnvironmentIntensity>0</giEnvironmentIntensity>
  </EnvironmentSettings>
  <FrameSettings>
    <inputGamma>1</inputGamma>
  </FrameSettings>
  <GISettings>
    <enableGI>true</enableGI>
    <fgPreview>false</fgPreview>
    <fgRays>1000</fgRays>
    <fgContrastThreshold>0.05</fgContrastThreshold>
    <fgGradientThreshold>0</fgGradientThreshold>
    <fgCheckVisibility>true</fgCheckVisibility>
    <fgInterpolationPoints>15</fgInterpolationPoints>
    <fgDepth>1</fgDepth>
    <primaryIntegrator>FinalGather</primaryIntegrator>
    <primaryIntensity>1</primaryIntensity>
    <primarySaturation>1</primarySaturation>
    <secondaryIntegrator>None</secondaryIntegrator>
    <secondaryIntensity>1</secondaryIntensity>
    <secondarySaturation>1</secondarySaturation>
    <fgAOInfluence>0</fgAOInfluence>
    <fgAOMaxDistance>0.223798</fgAOMaxDistance>
    <fgAOContrast>1</fgAOContrast>
    <fgAOScale>2.0525</fgAOScale>
  </GISettings>
  <SurfaceTransferSettings>
    <frontRange>0.0</frontRange>
    <frontBias>0.0</frontBias>
    <backRange>2.0</backRange>
    <backBias>-1.0</backBias>
    <selectionMode>Normal</selectionMode>
  </SurfaceTransferSettings>
  <TextureBakeSettings>
    <bgColor>
      <r>1</r>
      <g>1</g>
      <b>1</b>
      <a>1</a>
    </bgColor>
    <bilinearFilter>true</bilinearFilter>
    <conservativeRasterization>true</conservativeRasterization>
    <edgeDilation>3</edgeDilation>
  </TextureBakeSettings>
</ILConfig>

最上位のXML要素はサブ要素とともに以降のセクションで説明します。

Adaptive サンプリング (<AASettings> 要素)

BeastはライトマップをサンプリングするときにAdaptive Samplingスキームを使用します。ユーザー定義したコントラスト閾値よりもライトの差がないとBeastはエリアに追加のサンプルを配置しません。サンプルエリアは最大と最小のサンプルレートにより定義されます。ユーザはサンプルレートを –4 から 4 の範囲で定義し,Beastはピクセル毎に 1/256 サンプルから ピクセル毎に 256 サンプル（計算式は: サンプルレートの4乗です）します。本番リリースの用途では,ピクセル毎に 少なくともひとつのサンプルを使用することを推奨します (最小のサンプルレート = 0 )。アンダー サンプリングはカメラのレンダリングまたは大きなUVパッチのあるテクスチャを焼き込みするときにもっとも便利です。Beastがエリアで必要なサンプリングを全て取得したとき最終ピクセル値はフィルタを使用して重み付き計算をします。フィルタが生成する見た目は使用されるフィルタの種類およびフィルタ カーネルの大きさに依存します。利用可能なフィルタは:

• Box: 各サンプルは等しく重要に扱われます。最速のフィルタですが結果はぼやけます。
• Triangle: フィルタカーネルは tent であり,より遠いサンプルは重要度が劣るものとして取り扱います。
• Gauss: ガウス関数をフィルタ カーネルとして使用します。最も良い結果が得られます（ノイズを取り除きディテールを保持します）。

フィルタは他にも利用可能ですが,この三つが最も便利です。カーネル（フィルタ）サイズはピクセル単位で1–3の範囲で定義します。Beastはフィルタリングの際に全てのサブピクセルを使用するため,Photoshopで後から実行するよりも良い結果が得られます。

テクスチャ ベイク (<TextureBakeSettings> 要素)

これらの設定はライトマップのラスタライズおよびテクスチャからの読み込みに純粋に起因するが画像の乱れを取り除くのに役立ちます。

環境 (<EnvironmentSettings> 要素)

Beastの環境設定は,全ての物体に当たらない場合にどうするかを制御します。環境要素は,一定の色か,Image Based Lighting (IBL) の緯度経度形式のHDR画像を取ることが出来ます。環境要素は,無限に遠いと捉えて問題ない場合のエフェクトでしようすべきであることに留意して下さい。すなわち指向性コンポーネントのみが意味を持ちます。

環境要素を定義することにより美しい外の光の照射を得る良い方法ですが焼き込みの時間を増加させます。

レンダリング設定／シャドウ (<RenderSettings> 要素)

Ray でトレースしたシャドウの設定

大域照明 (<GISettings> 要素)

大域照明（Global Illumination） システムにより二つの異なるアルゴリズムを使用して間接ライティングを計算します。例えば複数のレベルの光の跳ね返りを,Path Tracer（パス トレーシング） のような高速なアルゴリズムで計算できて,さらに最終の跳ね返りを Final Gather（ファイナル ギャザリング）により計算して,高速かつ高品質な大域照明レンダラが得られます。両方のサブシステムは個別に Intensity および Saturation を制御して必要に応じて効果を増幅させます。

FinalGather をプライマリ インテグレータとして使用して,None または PathTracer をセカンダリ インテグレータとすることを推奨します。 Unity は最初のオプション（つまり FinalGather のみ）デフォルトにしていて,ほとんどのケースでベストの品質でレンダリングします。PathTracer はもし間接の跳ね返りが必要とされていて,FinalGather のみでのソリューションが品質は高いもののレンダリング時間がかかりすぎる場合に使用すべきです。

Final Gather

以下の設定によりファイナルギャザリング手法の品質や正確さを制御します。通常の使用するシナリオとしては:

1. 各々の焼き込みの際に, Contrast Threshold および Number of Rays を調整します。これらについて,ジオメトリやライト設定のの複雑さに依存するため,完璧な設定は存在しません。
2. Visibility および Light Leakage （ライトの漏れ）削減は効果な演算であり,実際にライトの漏れで問題があった場合の対処法として限定すべきです。これらの設定はライトの漏れが大域照明計算に起因する場合にのみ役立ちます。最も良くあるライトの漏れの状況は,厚みを持たない平面の壁です。その状況でのライトの漏れは大域照明から来るわけではありません。
3. グラデーションの閾値は隅のあたりに白いハローがある場合のみ変更すべきです。

ステップ 2 および 3 は多くのシーンで微調整がほとんど必要ないはずです。

Path Tracer

パス トレーシング を使用して,高速で複数の跳ね返りのある大域照明が得られます。焼き込みのプレイマリ インテグレータとして使用すると,結果がかなりノイズを含みライトマップの見映えが良くないためすべきでありません。設定を調整するためにプライマリ インテグレータとして使用してキャッシュ スペース と正確さが適切か確認が出来ます。本来の使用方法はセカンダリ インテグレータとして使用して,単独の跳ね返りのファイナルギャザリングをプライマリ インテグレータとすることです。Accuracy および Point Sizeを調整してキャッシュを十分にきめ細かく出来ます。

フレーム設定 (<FrameSettings> 要素)

Beast が使用するスレッド量および入出力のガンマ補正を制御できるようにます。

Surface Transfer (<SurfaceTransferSettings> 要素)

SurfaceTransferSettings はライティングを LOD0 （カメラがオブジェクトに近いときに表示されるLOD）からより精度の低いLODへ移動することを許容します。デフォルト設定を維持してください。
